En esta parte del informe se procederá a exponer los resultados obtenidos de las pruebas realizadas con los tres colectores.

Las mediciones se realizaron en diferentes épocas del año, generalmente abarcando horarios del mediodía donde las radiaciones solares alcanzan su nivel máximo.

En todos los casos se consideraron las siguientes variables para el análisis de los datos:

  • Temperatura ambiente: este dato permite ubicar al lector en la época del año en que se realizó dicha prueba. Incide principalmente sobre la temperatura del agua del acumulador que en los tres casos no se encuentran debidamente aislados.
  • Temperatura del agua de entrada: es la temperatura que tiene el agua de red que se coloca en el acumulador para calentarla. Varía según la época del año oscilando su valor entre 10 ºC y 25 ºC
  • Nubosidad: Es el factor que más afecta en el desempeño del colector, porque absorbe parte de la radiación solar
  • Hora: es la hora en la cual se realizó una medición
  • Temperatura del agua: es la temperatura que tiene el agua del acumulador a una hora determinada. La medición se realizó siempre sobre la parte superior del acumulador, porque si se midiera en la parte inferior esta no aumentaría su temperatura hasta que se haya completado un ciclo completo de la circulación del agua.

Ejemplo de una tabla de medición:

Temperatura ambiente (ºC):
Temperatura del agua de entrada (ºC):
Nubosidad:

Hora Temperatura del agua(ºC)





En el informe no se copiará cada una de las tablas realizadas, sino que directamente se analizarán los datos en una serie de gráficos producto de un promedio de las mediciones. Las tablas originales de medición se hallan en la carpeta de campo.

El análisis de los datos ilustrados en las siguientes curvas se estructuran de la siguiente forma: para cada colector se levantarán dos curvas promedio sobre su desempeño, una en época de verano y otra en época de invierno. Debido a que los colectores fueron construidos en diferentes fechas, se aclara en las tabla si los promedios, de verano o invierno, corresponden a 1999, 2000 o un promedio de ambos. Las mediciones se realizaron aproximadamente cada 3 días durante los períodos mencionados anteriormente. Cabe señalar que la hora de inicio de las pruebas se fijó a las 13 horas.

Se debe aclarar que como estos datos son promedios de todos los días abarcados por las pruebas, allí también se encuentran evaluados los días de lluvia o neblina muy densa. Los datos obtenidos en esos días hacen que los promedios (principalmente los de invierno) bajen notablemente. En un día despejado de invierno los colectores alcanzan una temperatura entre 45 ºC / 55 ºC y en un día despejado de verano los colectores alcanzan entre 65 ºC y 75 ºC.

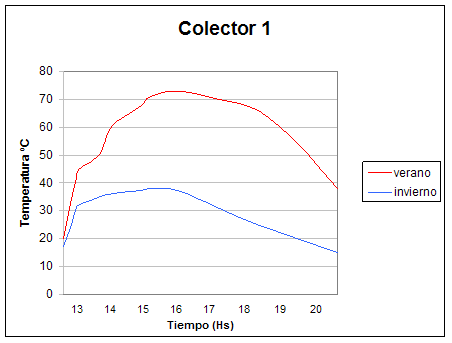

Promedio de las pruebas realizadas en el colector 1

Hora
Temperatura del agua de salida
en Verano (2000)
Temperatura del agua de salida
en Invierno (1999/2000)
13:10
20 ºC
17 ºC
13:20
27 ºC
21 ºC
13:30
33 ºC
25 ºC
13:40
39 ºC
30 ºC
13:50
44 ºC
32 ºC
14:00
49 ºC
35 ºC
14:30
56 ºC
36 ºC
15:00
63 ºC
37 ºC
15:30
67 ºC
38 ºC
16:00
68 ºC
37 ºC
17:00
66 ºC
31 ºC
18:00
63 ºC
25 ºC
19:00
54 ºC
20 ºC
20:00
38 ºC
15 ºC

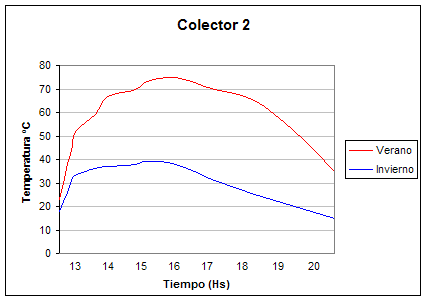

Promedio de las pruebas realizadas en el colector 2

Hora
Temperatura del agua de salida
en Verano (2000)
Temperatura del agua de salida
en Invierno (2000)
13:10
23 ºC
18 ºC
13:20
32 ºC
22 ºC
13:30
38 ºC
26 ºC
13:40
43 ºC
31 ºC
13:50
48 ºC
33 ºC
14:00
52 ºC
36 ºC
14:30
58 ºC
37 ºC
15:00
62 ºC
38 ºC
15:30
68 ºC
39 ºC
16:00
70 ºC
38 ºC
17:00
68 ºC
31 ºC
18:00
64 ºC
25 ºC
19:00
52 ºC
20 ºC
20:00
35 ºC
15 ºC

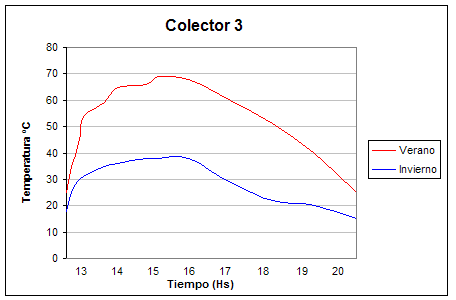

Promedio de las pruebas realizadas en el colector 3

Hora
Temperatura del agua de salida
en Verano (2000)
Temperatura del agua de salida
en Invierno (2000)
13:10
25 ºC
18 ºC
13:20
33 ºC
24 ºC
13:30
39 ºC
28 ºC
13:40
45 ºC
30 ºC
13:50
54 ºC
31 ºC
14:00
59 ºC
35 ºC
14:30
65 ºC
36 ºC
15:00
66 ºC
38 ºC
15:30
69 ºC
38 ºC
16:00
68 ºC
38 ºC
17:00
60 ºC
29 ºC
18:00
51 ºC
22 ºC
19:00
40 ºC
20 ºC
20:00
25 ºC
15 ºC
