Concepto

Una red de área local (LAN) esta definida como una red de computadoras dentro de un área geográficamente acotada como puede ser una empresa o una corporación. Uno de los problemas que nos encontramos es el de no poder tener una confidencialidad entre usuarios de la LAN como pueden ser los directivos de la misma, también estando todas las estaciones de trabajo en un mismo dominio de colisión el ancho de banda de la misma no era aprovechado correctamente. La solución a este problema era la división de la LAN en segmentos físicos los cuales fueran independientes entre si, dando como desventaja la imposibilidad de comunicación entre las LANs para algunos de los usuarios de la misma.

La necesidad de confidencialidad como así el mejor aprovechamiento del ancho de banda disponible dentro de la corporación ha llevado a la creación y crecimiento de las VLANs.

Una VLAN se encuentra conformada por un conjunto de dispositivos de red interconectados (hubs, bridges, switches o estaciones de trabajo) la definimos como como una subred definida por software y es considerada como un dominio de Broadcast que pueden estar en el mismo medio físico o bien puede estar sus integrantes ubicados en distintos sectores de la corporación (Figura 1).

Red LAN tradicional

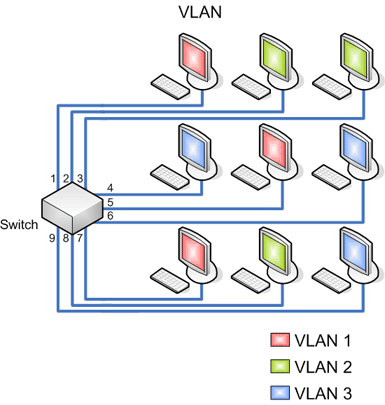

VLAN

Figura 1

La tecnología de las VLANs se basa en el empleo de Switches, en lugar de hubs, de tal manera que esto permite un control mas inteligente del tráfico de la red, ya que este dispositivo trabaja a nivel de la capa 2 del modelo OSI y es capaz de aislar el tráfico, para que de esta manera la eficiencia de la red entera se incremente. Por otro lado, al distribuir a los usuarios de un mismo grupo lógico a través de diferentes segmentos, se logra el incremento del ancho de banda en dicho grupo de usuarios.

Segmentación

Con los switches se crean pequeños dominios, llamados segmentos, conectando un pequeño hub de grupo de trabajo a un puerto de switch o bien se aplica microsegmentación la cual se realiza conectando cada estación de trabajo y cada servidor directamente a puertos de switch teniendo una conexión dedicada dentro de la red, con lo que se consigue aumentar considerablemente el ancho de banda a disposición de cada usuario.

Una de las ventajas que se pueden notar en las VLAN es la reducción en el trafico de la red ya que solo se transmiten los paquetes a los dispositivos que estén incluidos dentro del dominio de cada VLAN, una mejor utilización del ancho de banda y confidencialidad respecto a personas ajenas a la VLAN, alta performance, reducción de latencia, facilidad para armar grupos de trabajo.

La comunicación que se hace entre switches para interconectar VLANs utiliza un proceso llamado Trunking. El protocolo VLAN Trunk Protocol (VTP) es el que se utiliza para esta conexión, el VTP puede ser utilizado en todas las líneas de conexión incluyendo ISL, IEEE 810.10. IEEE 810.1Q y ATM LANE.

Tipos de VLAN

VLAN de puerto central

Es en la que todos los nodos de una VLAN se conectan al mismo puerto del switch.

VLAN Estáticas

Los puertos del switch están ya preasignados a las estaciones de trabajo.

Por puerto

Se configura por una cantidad “n” de puertos en el cual podemos indicar que puertos pertenecen a cada VLAN. Para la Figura 1 tendríamos en el Switch 9 puertos de los cuales el 1,5 y 7 pertenecen a la VLAN 1; el 2, 3 y 8 a la VLAN 2 y los puertos 4, 6 y 9 a la VLAN 3 como la tabla lo indica (Figura 2).

Puerto
VLAN
1
1
2
2
3
2
4
3
5
1
6
3
7
1
8
2
9
3

Figura 2

Ventajas:

  • Facilidad de movimientos y cambios.
  • Microsegmentación y reducción del dominio de Broadcast.
  • Multiprotocolo: La definición de la VLAN es independiente del o los protocolos utilizados, no existen limitaciones en cuanto a los protocolos utilizados, incluso permitiendo el uso de protocolos dinámicos.

Desventajas:

  • Administración: Un movimiento en las estaciones de trabajo hace necesaria la reconfiguración del puerto del switch al que esta conectado el usuario. Esto se puede facilitar combinando con mecanismos de LAN Dinámicas.

Por dirección MAC

Los miembros de la VLAN están especificados en una tabla por su dirección MAC (Figura 3).

MAC VLAN
12.15.89.bb.1d.aa
1
12.15.89.bb.1d.aa
2
aa.15.89.b2.15.aa
2
1d.15.89.6b.6d.ca
2
12.aa.cc.bb.1d.aa
1

Figura 3

Ventajas:

  • Facilidad de movimientos: No es necesario en caso de que una terminal de trabajo cambie de lugar la reconfiguración del switch.
  • Multiprotocolo.
  • Se pueden tener miembros en múltiples VLANs.

Desventajas:

  • Problemas de rendimiento y control de Broadcast: el tráfico de paquetes de tipo Multicast y Broadcast se propagan por todas las VLANs.
  • Complejidad en la administración: En un principio todos los usuarios se deben configurar de forma manual las direcciones MAC de cada una de las estaciones de trabajo. También se puede emplear soluciones de DVLAN.

Por protocolo

Asigna a un protocolo una VLAN. El switch se encarga de dependiendo el protocolo por el cual venga la trama derivarlo a la VLAN correspondiente (Figura 4).

Protocolo
VLAN
IP
1
IPX
2
IPX
2
IPX
2
IP
1

Figura 4

Ventajas:

  • Segmentación por protocolo.
  • Asignación dinámica.

Desventajas

  • Problemas de rendimiento y control de Broadcast: Por las búsquedas en tablas de pertenencia se pierde rendimiento en la VLAN.
  • No soporta protocolos de nivel 2 ni dinámicos.

Por direcciones IP

Esta basado en el encabezado de la capa 3 del modelo OSI. Las direcciones IP a los servidores de VLAN configurados. No actúa como router sino para hacer un mapeo de que direcciones IP están autorizadas a entrar en la red VLAN. No realiza otros procesos con la dirección IP.

Ventajas:

  • Facilidad en los cambios de estaciones de trabajo: Cada estación de trabajo al tener asignada una dirección IP en forma estática no es necesario reconfigurar el switch.

Desventajas:

  • El tamaño de los paquetes enviados es menor que en el caso de utilizar direcciones MAC.
  • Perdida de tiempo en la lectura de las tablas.
  • Complejidad en la administración: En un principio todos los usuarios se deben configurar de forma manual las direcciones MAC de cada una de las estaciones de trabajo.

Por nombre de usuario

Se basan en la autenticación del usuario y no por las direcciones MAC de los dispositivos.

Ventajas:

  • Facilidad de movimiento de los integrantes de la VLAN.
  • Multiprotocolo.

Desventajas:

  • En corporaciones muy dinámicas la administración de las tablas de usuarios.

VLAN Dinámicas (DVLAN)

Las VLAN dinámicas son puertos del switch que automáticamente determinan a que VLAN pertenece cada puesto de trabajo. El funcionamiento de estas VLANs se basa en las direcciones MAC, direcciones lógicas o protocolos utilizados. Cuando un puesto de trabajo pide autorización para conectarse a la VLAN el switch chequea la dirección MAC ingresada previamente por el administrador en la base de datos de las mismas y automáticamente se configura el puerto al cual corresponde por la configuración de la VLAN. El mayor beneficio de las DVLAN es el menor trabajo de administración dentro del armario de comunicaciones cuando se cambian de lugar las estaciones de trabajo o se agregan y también notificación centralizada cuando un usuario desconocido pretende ingresar en la red.

Capa de Red: ELAN o Redes LAN Emuladas

Si bien el concepto de VLAN se creo para las redes LAN, la necesidad llevo a ampliar los horizontes con el crecimiento de las redes ATM. Para los administradores de las VLAN se crearon una serie de estándares para simular en una red ATM una VLAN. Por un lado una tecnología orientada a no conexión, qué es el caso de las LANS y por el otro una orientada a conexión como en el caso de ATM. En el caso de las LANS se trabaja con direcciones MAC, mientras en ATM se usan direcciones ATM y se establecen circuitos virtuales permanentes, por esta razón se requiere hacer cambios de direcciones MAC a ATM.

Ventajas:

  • Facilidad de administración.
  • Facilidad de movimientos y cambios.
  • Multiprotocolo.
  •

Desventajas:

  • Aplicable solo a Ethernet y Token Ring.
  • No explota la calidad de Calidad de servicio (QoS) de ATM.
