El proceso productivo para la obtención de Poliestireno Expandido utiliza como materia prima el Poliestireno Expandible, el cual se obtiene de la Polimerización del Estireno en presencia de un agente expansor (pentano).

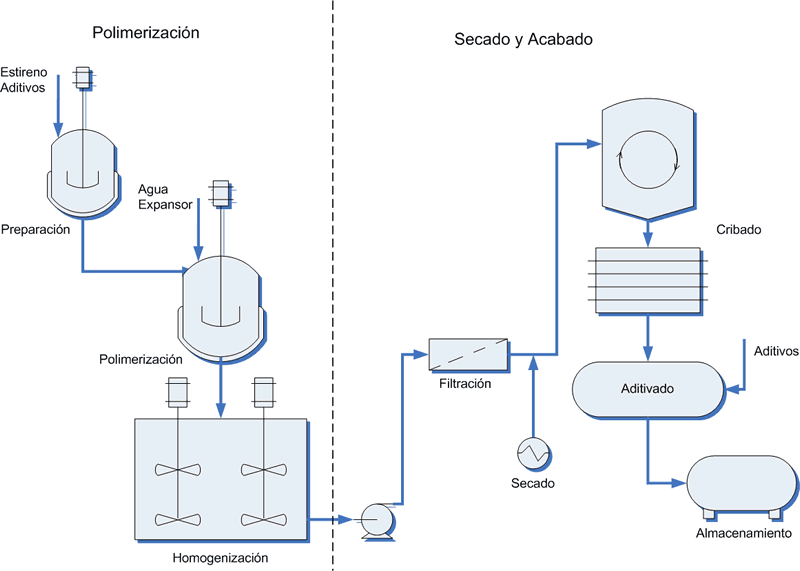

Polimerización del Estireno
En una primera instancia el estireno es dispersado en forma de gotas en fase de agua en tamaños de 0,1 a 1mm. Las proporciones agua/estireno varían de 1:1 a 1:3. El tipo de polimerización utilizado es el de Suspensión y se lleva a cabo en reactores vidriados o de acero inoxidable con capacidades entre 9000 y 136000 litros . Estos reactores operan en forma discontinua, la temperatura es controlada mediante una camisa y frecuentemente mediante una serpentina interna de refrigeración.
Cuando las concentraciones del polímero se encuentran entre el 30% y el 70% se produce una aglomeración prematura de porciones del polímero semi-sólido, denso y pegajoso. En este momento es donde se alcanza el estado crítico de la polimerización, la agitación es más forzada y se deben agregar agentes de suspensión, dado que más aglomeración puede provocar la rotura del motor y si la agitación es insuficiente se produce material pobre. Por lo contrario si la agitación es demasiada puede quedar gas atrapado en el material. Una falla momentánea en la agitación produciría la aglomeración inevitable del material.
Cerca del final de la polimerización la mezcla polímero-agua es enfriada a 85 o C para que la aglomeración de las partículas de polímero sea mínima al ser transferida al tanque de almacenaje.
Obtención del Poliestireno Expandido
El Poliestireno Expandible es transformado en artículos acabados de Poliestireno Expandido mediante un proceso que consta de tres etapas: una etapa de Expansión, seguida de una etapa de Estabilizado, finalizando con una última Expansión y el Moldeo.
1ª etapa: preexpansión
El Poliestereno Expandible, en forma de granos, se calienta en preexpansores con vapor de agua a temperaturas situadas entre 80 y 110ºC aproximadamente, haciendo que el volumen aumente hasta 50 veces el volumen original. Durante esta etapa los granos son agitados continuamente.
En esta etapa es donde la densidad final del EPS es determinada. En función de la temperatura y del tiempo de exposición la densidad aparente del material disminuye de unos 630 kg/m 3 a densidades que oscilan entre los 10 - 30 kg/m 3 .
Luego de la Preexpansión, los granos expandidos son enfriados y secados antes de que sean transportados a los silos.
2ª etapa: reposo intermedio y estabilización.
Durante la segunda etapa del proceso, los granos preexpandidos, conteniendo 90% de aire, son estabilizados durante 24 horas.
Al enfriarse las partículas recién expandidas, en la primera etapa, se crea un vacío interior que es preciso compensar con la penetración de aire por difusión. De este modo las perlas alcanzan una mayor estabilidad mecánica y mejoran su capacidad de expansión, lo que resulta ventajoso para la siguiente etapa de transformación. Este proceso se desarrolla durante el reposo intermedio del material preexpandido en silos ventilados. Al mismo tiempo se secan las perlas.
3ª etapa: expansión y moldeo final.
En esta etapa las perlas preexpandidas y estabilizadas se transportan a unos moldes donde nuevamente se les comunica vapor de agua y las perlas se sueldan entre si.
En esta operación, las perlas preexpandidas se cargan en un molde agujereado en el fondo, la parte superior y los laterales, con el fin de que pueda circular el vapor. Las perlas se ablandan, el Pentano se volatiliza y el vapor entra de nuevo en las cavidades. En consecuencia, las perlas se expanden y, como están comprimidas en el interior del volumen fijo del molde, se empaquetan formando un bloque sólido, cuya densidad viene determinada en gran parte por el alcance de la expansión en la etapa inicial de preexpansión. Durante la operación se aplican ciclos de calentamiento y enfriamiento, cuidadosamente seleccionados para el mejor equilibrio económico de la operación y para conseguir una densidad homogénea a través del bloque así como una buena consolidación de los gránulos, buena apariencia externa del bloque y ausencia de combaduras.
Como muestra la figura anterior, en la tercera etapa existen distintas alternativas, basadas en la forma que adquiere el producto final. Por un lado se lo puede moldear en forma de grandes bloques que luego pueden ser cortados en forma de planchas. El corte se puede llevar a cabo por medio de alambres calientes. Por otro lado se lo puede moldear con la forma del envase final, es decir, con forma de recipiente de distintas características. Existen algunas empresas que cortan el EPS mediante sistemas computarizados, basándose en diseños hechos en AutoCad.
