PSK (Phase-shift keying), es una modulación de fase donde la señal moduladora (datos) es digital.

Existen dos alternativas de modulación PSK: PSK convencional, donde se tienen en cuenta los desplazamientos de fase y PSK diferencial, en la cual se consideran las transiciones.

Las consideraciones que siguen a continuación son válidas para ambos casos.

modulación PSK

En PSK el valor de la señal moduladora está dado por

PSK

mientras que la señal portadora vale:

vp(t) = Vp cos(2π fp t)

En donde Vp es el valor pico de la señal portadora y fp es la frecuencia de la señal portadora.

La modulación PSK está caracterizada por

v(t) = vp(t) . vm(t)

o sea

v(t) = Vp . Vm cos(2π fp t)

Luego para Vm = 1

v(t) = Vp cos(2π fp t)

y para Vm = -1

v(t) = -Vpcos(2π fp t) = Vpcos(2π fp t + π)

Entre las dos últimas expresiones de v(t), existe una diferencia de fase de 180º, y la señal varia entre dos fases, es por ello que se denomina 2PSK.

Al sistema modulador de 2PSK se lo suele comparar con una llave electrónica controlada por la señal moduladora, la cual conmuta entre la señal portadora y su versión desfasada 180º.

2 PSK
Esquema para 2 PSK
El radio de la circunferencia es igual a 1 y representa la amplitud normalizada de la portadora.

En el sistema PSK convencional es necesario tener una portadora en el receptor para sincronización, o usar un código autosincronizante, por esta razón surge la necesidad de un sistema PSK diferencial. Es diferencial puesto que la información no esta contenida en la fase absoluta, sino en las transiciones. La referencia de fase se toma del intervalo inmediato anterior, con lo que el detector decodifica la información digital basándose en diferencias relativas de fase.

Modulación MPSK (Multi-PSK)

En este sistema la fase de la señal portadora puede tomar secuencialmente N valores posibles separados entre sí por un ángulo definido por

MPSK

Este es un caso de transmisión multinivel, donde la portadora tomará los N valores posibles de acuerdo a los niveles de amplitud de la señal moduladora.

Dado que la cadencia de una transmisión de datos binarios está dada por la cantidad de veces que una señal cambia de nivel, observaremos como podemos enviar dos unidades de información (dos bits), mediante un solo cambo de nivel.

Tengamos la siguiente secuencia de bits

secuencia 4PSK

Si a los bits de la cadena de información los tomamos de a dos, tendremos

10 | 11 | 01 | 00 | 10 | 01

O sea que al tomar los bits de a dos de una señal binaria unipolar, hay solo cuatro combinaciones a la cuales se las denomina dibits.

00
01
10
11

Si a cada par de bits, le asignamos diferentes niveles o amplitudes de señal, se obtiene la siguiente tabla.

Dibit
Nivel Asignado
00
0
01
1
10
2
11
3

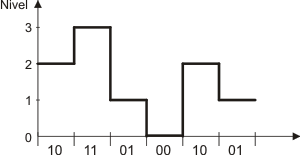

Los cuales se pueden representar de la siguiente manera

MPSK

A los pulsos de las señales multinivel se los denomina dibits, puesto que en cada uno de ellos se envían dos bits. En forma similar se pueden obtener tribits, cuadribits, etc.

Este tipo de señales son las que se emplean en MPSK. Para el caso particular de N = 4, se tiene 4PSK o QPSK.

Como la señal portadora toma 4 valores posibles, se deberán producir 4 desplazamientos de fase que nos proveerán 4 fases distintas, correspondiendo cada uno de ellos a un dibit diferente. Para este caso, gráficamente tendremos los siguientes desplazamientos de fase:

MPSK

Si recordamos que la velocidad de transmisión Vt está dada por

vt

Al aumentar N estamos incrementando la velocidad de transmisión para el mismo ancho de banda, puesto que no hemos aumentado la velocidad de modulación.

Por otra parte el periodo de un dibit será el doble del periodo de un bit, o sea

Tdibit = 2 Tbit

De donde se deduce que el ancho de banda para cada caso será

BW

En consecuencia para la misma velocidad de transmisión Vt cuando se transmiten dibits, se requerirá la mitad del ancho de banda que para la transmisión de los bitts individuales.

En el sistema 4PSK las señales son más sensibles a los efectos de interferencias y ello provoca un aumento en la tasa d error. Si se desea transmitir 4PSK con la misma tasa de error que en 2PSK, se debe aumentar en 3dB la relación señal ruido.
