El ácido sulfúrico se encuentra disponible comercialmente en un gran número de concentraciones y grados de pureza. Existen dos procesos principales para la producción de ácido sulfúrico, el método de cámaras de plomo y el proceso de contacto. El proceso de cámaras de plomo es el más antiguo de los dos procesos y es utilizado actualmente para producir gran parte del acido consumido en la fabricación de fertilizantes. Este método produce un ácido relativamente diluido (62%-78% H2SO4). El proceso de contacto produce un ácido más puro y concentrado, pero requiere de materias primas más puras y el uso de catalizadores costosos. En ambos procesos el dióxido de azufre (SO2) es oxidado y disuelto en agua. El dióxido de azufre es obtenido mediante la incineración azufre, tostando piritas (Bisulfuro de Hierro), tostando otros sulfuros no ferrosos, o mediante la combustión de sulfuro de hidrogeno (H2S) gaseoso.

Proceso de cámaras de plomo

camaras de plomo

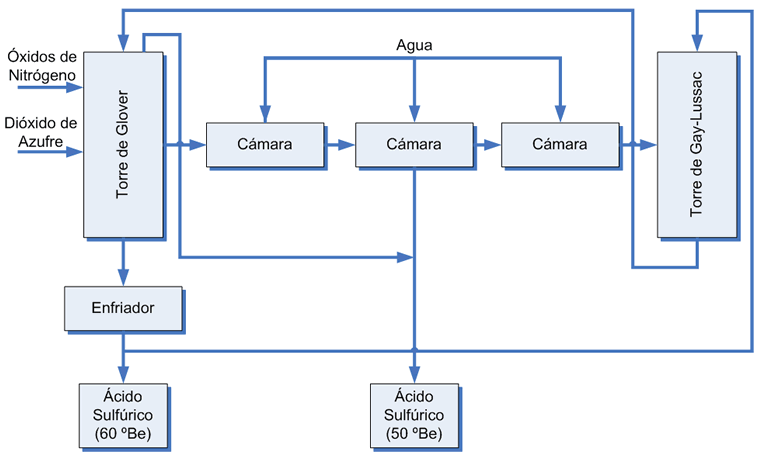

Diagrama del proceso de cámaras de plomo

Es el proceso de cámaras de plomo dióxido de azufre (SO2) gaseoso caliente entra por la parte inferior de un reactor llamado torre de Glover donde es lavado con vitriolo nitroso (ácido sulfúrico con oxido de nitrógeno (NO) y dióxido de nitrógeno (NO2) disueltos en él), y mezclado con oxido de nitrógeno (NO) y dióxido de nitrógeno (NO2) gaseosos. Parte de dióxido de azufre es oxidado a tritóxido de azufre (SO3) y disuelto en el baño ácido para formar el ácido de torre o ácido de Glover (aproximadamente 78% de H2SO4).

SO2 + NO2 flecha NO + SO3

SO3 + H2O flecha H2SO4 (ácido de Glover)

De la torre de Glover una mezcla de gases (que incluye dióxido y tritóxido de azufre, óxidos de nitrógeno, nitrógeno, oxigeno y vapor) es transferida a una cámara recubierta de plomo donde es tratado con más agua. La cámara puede ser un gran espacio en forma de caja o un recinto con forma de cono truncado. El ácido sulfúrico es formado por una serie compleja de reacciones; condensa en las paredes y es acumulado en el piso del la cámara. Pueden existir de tres a seis cámaras en serie, donde los gases pasan por cada una de las cámaras en sucesión. El ácido producido en las cámaras, generalmente llamado ácido de cámara o ácido de fertilizante, contiene de 62% a 68% de H2SO4.

NO + NO2 + H2O flecha 2.HNO2

HNO2 + H2SO3 flecha H2SO4 (ácido de cámara)

Luego de que los gases pasaron por las cámaras se los hace pasar a un reactor llamado torre de Gay-Lussac donde son lavados con ácido concentrado enfriado (proveniente de la torre de Glover). Los óxidos de nitrógeno y el dióxido de azufre que no haya reaccionado se disuelven en el ácido formando el vitriolo nitroso utilizado en la torre de Glover. Los gases remanentes son usualmente liberados en la atmósfera.

Proceso de contacto

El proceso se basa en el empleo de un catalizador para convertir el SO2 en SO3, del que se obtiene ácido sulfúrico por hidratación.

2 SO2 + O2 flecha 2 SO3

SO3 + H2O flecha H2SO4

Proceso de contacto

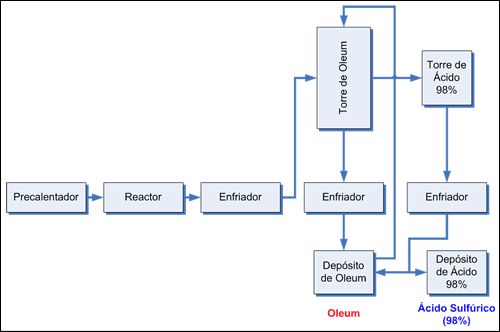

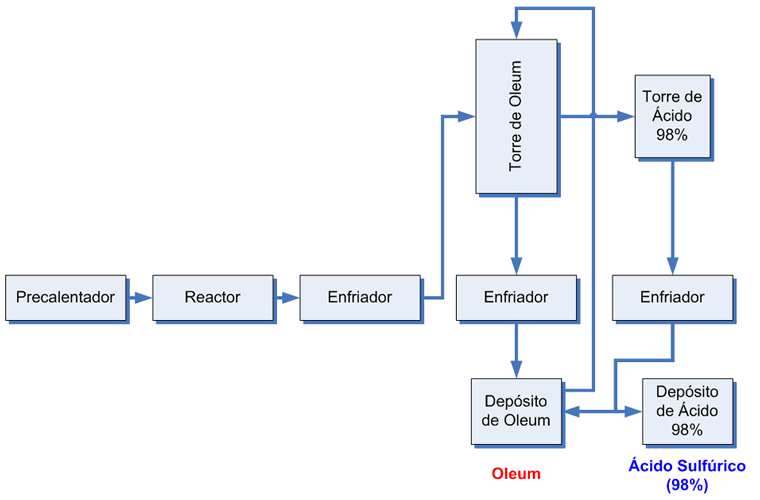

Diagrama del proceso de contacto

En este proceso, una mezcla de gases secos que contiene del 7 al 10% de SO2, según la fuente de producción de SO2 (el valor inferior corresponde a plantas que tuestan piritas y el superior a las que queman azufre), y de un 11 a 14% de O2, se precalienta y una vez depurada al máximo, pasa a un convertidor de uno o más lechos catalíticos, por regla general de platino o pentóxido de vanadio, donde se forma el SO3. Se suelen emplear dos o más convertidores.

Los rendimientos de conversión del SO2 a SO3 en una planta en funcionamiento normal oscilan entre el 96 y 97%, pues la eficacia inicial del 98% se reduce con el paso del tiempo. Este efecto de reducciones se ve más acusado en las plantas donde se utilizan piritas de partida con un alto contenido de arsénico, que no se elimina totalmente y acompaña a los gases que se someten a catálisis, provocando el envenenamiento del catalizador. Por consiguiente, en ocasiones, el rendimiento puede descender hasta alcanzar valores próximos al 95%.

En el segundo convertidor, la temperatura varia entre 500º y 600ºC. Esta se selecciona para obtener una constante óptima de equilibrio con una conversión máxima a un coste mínimo. El tiempo de residencia de los gases en el convertidor es aproximadamente de 2-4 segundos.

Los gases procedentes de la catálisis se enfrían a unos 100ºC aproximadamente y atraviesan una torre de óleum, para lograr la absorción parcial de SO3. Los gases residuales atraviesan una segunda torre, donde el SO3 restante se lava con ácido sulfúrico de 98%. Por ultimo, los gases no absorbidos se descargan a la atmósfera a través de una chimenea.

Existe una marcada diferencia entre la fabricación del SO2 por combustión del azufre y por tostación de piritas, sobre todo si son arsenicales. El polvo producido en el proceso de tostación nunca puede eliminarse en su totalidad y, junto con las impurezas, principalmente arsénico y antimonio, influye sensiblemente sobre el rendimiento general de la planta.

La producción de ácido sulfúrico por combustión de azufre elemental presenta un mejor balance energético pues no tiene que ajustarse a los sistemas de depuración tan rígidos forzosamente necesarios en las plantas de tostación de piritas.
