El PET es una resina poliéster de glicol etilénico y ácido tereftálico;

Clasificación: Resina sintética termoplástica o Polímero termoplástico semicristalino.

El PET se clasifica en función de la viscosidad intrínseca, la cual es directamente proporcional a su peso molecular y de la modificación polimérica que reduce la velocidad de cristalización y el punto de fusión.

Proceso de producción del PET

Polimerización

Industrialmente, se puede partir de dos productos intermedios distintos:

  • TPA ácido tereftálico;
  • DMT dimetiltereftalato

Haciendo reaccionar por esterificación TPA o DMT con glicol etilénico se obtiene el monómero Bis-beta-hidroxi-etil-tereftalato, el cual en una fase sucesiva, mediante policondensación, se polimeriza en PET según el esquema.

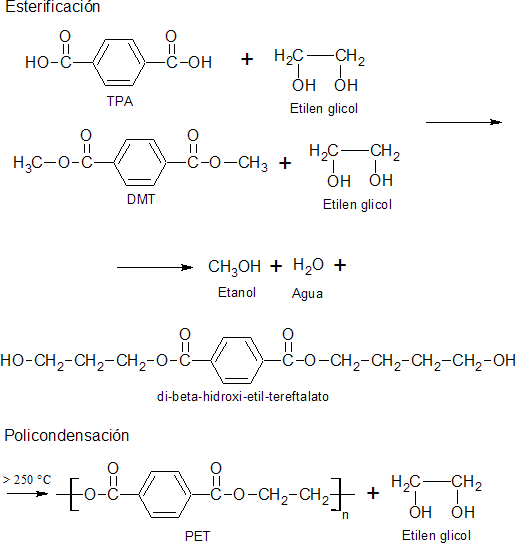

Polimerización PET

En la reacción de esterificación, se elimina agua en el proceso dl TPA y metanol en el proceso del DMT.

La reacción de policondensación se facilita mediante catalizadores y elevadas temperaturas (arriba de 270°C).

La eliminación del glicol etilénico es favorecida por el vacío que se aplica en la autoclave; el glicol recuperado se destila y vuelve al proceso de fabricación.

Cuando la masa del polímero ha alcanzado la viscosidad deseada, registrada en un reómetro adecuado, se romperá el vacío, introduciendo nitrógeno en la autoclave. En este punto se detiene la reacción y la presencia del nitrógeno evita fenómenos de oxidación. La masa fundida, por efecto de una suave presión ejercida por el nitrógeno, es obligada a pasar a través de una matriz, en forma de spaghetti que, cayendo en una batea con agua se enfrían y consolidan. Los hilos que pasan por una cortadora, se reducen a gránulos, los cuales, tamizados y desempolvados se envían al almacenamiento y fabricación

El gránulo así obtenido es brillante y transparente porque es amorfo, tiene baja viscosidad, o sea un bajo peso molecular, I.V. = 0.55 a 0.65; para volverlo apto para la producción de botellas serán necesarios otros dos pasos.

Cristalización

Con este término se describe el cambio de estructura de los polímeros semicristalinos y que consiste en el fenómeno físico con el cual las macromoléculas pasan de una estructura en la cual su disposición espacial es desordenada (estructura amorfa, transparente a la luz) a una estructura uniforme y desordenada (estructura cristalina, opaca a la luz) que le confiere a la resina una coloración blanca lechosa. El proceso industrial consiste en un tratamiento térmico a 130- 160 °C, durante un tiempo que puede variar de 10 minutos a una hora, mientras el gránulo, para evitar su bloqueo, es mantenido en agitación por efecto de un lecho fluido o de un movimiento mecánico.

Con la cristalización, la densidad del PET pasa de 1.33 g/cm3 del amorfo a 1.4 del cristalino.

Polimerización en estado sólido o Post polimerización.

Esta es una fase ulterior de polimerización del PET.

El granulo cristalizado se carga en un reactor cilíndrico en cuyo interior, durante tiempos muy largos, es sometido a un flujo de gas inerte (nitrógeno) a temperatura elevada (sobre los 200 ° C).

Este tratamiento ceba una reacción de polimerización que hace aumentar posteriormente el peso molecular de la resina hasta los valores correspondientes de I.V. (0.72 – 0.86) idóneos para la fabricación de la botella. El aumento de la viscosidad intrínseca es directamente proporcional al aumento del peso molecular.

En esta reacción, mientras se ligan las moléculas, es eliminado parte del acetaldehído que se forma en la primera polimerización. Un buen polímero tiene valores de A.A inferiores a 1 ppm.

De estos reactores, se descarga PET de elevado porcentaje de cristalinidad (> 50) con viscosidad Grado para Botella (“Bottle Grade”).

Mié, 14/09/2005 - 00:44
