Ciclos de compresión: compresores.

El compresor es una máquina que tiene por objeto aumentar la presión de un fluido mediante la disminución de su volumen. También se emplea para transportar fluidos desde una zona de baja presión a otra de presión más elevada.

Si bien puede ser de distintos tipos, por. Ej., centrífugo, a émbolo, helicoidal, etc., la transformación que sufre el sistema puede estudiarse sin tener en cuenta el mecanismo del compresor.

Experimentalmente se ha encontrado que la compresión se realiza de acuerdo a la siguiente ecuación:

p. nn = cte.

O sea que se trata de una transformación politrópica de exponente n.

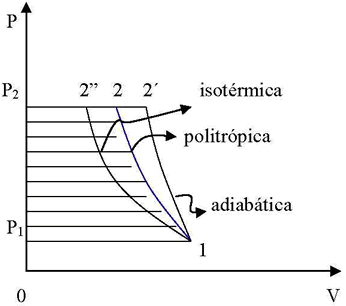

En la figura se ha representado la transformación politrópica desde la presión P1 a la presión P2 en un diagrama P – v.

El trabajo consumido por el compresor efectúa la aspiración delgas, la compresión y el transporte hacia el almacenamiento o zona de alta presión.

Será entonces un trabajo de circulación que está representado gráficamente por el área rayada del diagrama, y analíticamente por las ecuaciones (33) y (34).

En la figura se puede observar que si la compresión se realiza adiabáticamente el trabajo de circulación será mayor que cuando lo hace isotérmicamente.

Tanto la transformación adiabática como la isotérmica son imposibles de realizar en la práctica. La primera requiere que no haya ningún intercambio de calor entre el gas y las paredes del compresor y la segunda que el calor se transmita tan perfectamente que la temperatura del gas se mantenga constante a pesar del aumento de energía que provoca la compresión. Por consiguiente, en la realidad, la compresión sigue una transformación politrópica intermediaria entre la adiabática y la isotérmica.

Como en el caso del aire, el exponente adiabático γ es aproximadamente igual a 1,4, los valores del exponente de la politrópica estarán comprendidos entre este valor y 1 que es el exponente de la isotermica.

También se puede observar en la figura, que cuanto mayor sea la presión final que se alcance en la compresión, mayor será la diferencia de áreas correspondiente a la politrópica y a la isotérmica y por ello mayor el trabajo que se debe consumir. Por este motivo, cuando se necesita presiones elevadas, la compresión se realiza en etapas, con un enfriamiento intermedio entre ellas.
