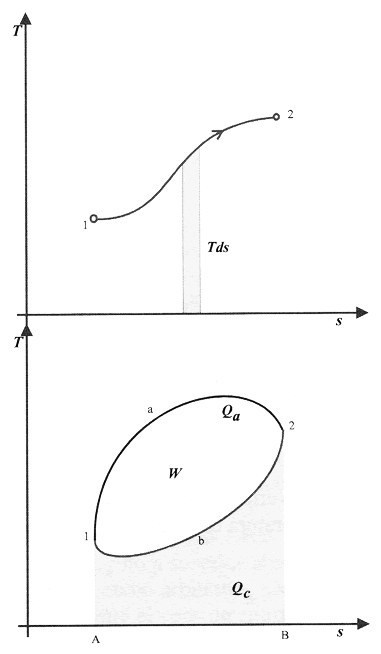

La definición de la variable de estado entropía, permite introducir una nueva representación gráfica de los procesos termodinámicos: el diagrama temperatura (K) entropía (J/K.kg). este diagrama es el más indicado para el estudio de las máquinas térmicas.
Una de las propiedades más importante de este diagrama es que las áreas en el diagrama se corresponden con energías, al igual que ocurre con el diagrama p-v. de la definición de entropía sabemos que el calor intercambiado en proceso reversible es:
dqrev= Tds
que corresponde con el área que queda bajo la curva del proceso en el diagrama T-s. En el diagrama T-s también se puede visualizar en forma directa los calores intercambiado en un proceso cíclico Qabs y Qced , así como el trabajo producido.
w = qabs − qced = área ⋅ ciclo
