El hecho de que se le de a un recipiente el nombre de cristalizador depende primordialmente de los criterios utilizados para determinar su tamaño. En un cristalizador, la clasificación por tamaños se realiza normalmente sobre la base del volumen necesario para la cristalización o de las características especiales que se requieren para obtener tamaños apropiados de productos. Sin embargo, en su aspecto exterior, los recipientes pueden ser idénticos.
Los cristalizadores comerciales pueden operara de forma continua o por cargas, excepto para algunas aplicaciones especiales, es preferible la operación continua. La primera condición que debe de cumplir un cristalizador es crear una solución sobresaturada, ya que la cristalización no se puede producir sin sobresaturación. El medio utilizado para producir la sobresaturación depende esencialmente de la curva de solubilidad del soluto. Algunos solutos como la sal común, tiene solubilidades que son prácticamente independientes de la temperatura, mientras que otros, como el sulfato sódico anhidro y el carbonato sodico monohidratado, poseen curvas de solubilidad invertida y se hacen mas solubles a medida que la temperatura disminuye. Para cristalizar estos materiales se precisa crear la sobresaturación mediante evaporación. En los casos intermedios resulta útil la combinación de evaporación y de enfriamiento.
Una forma de clasificar los aparatos de cristalización se basa en el método utilizado para crear la sobresaturación:
- Sobresaturación producida por enfriamiento sin evaporación apreciable, por ejemplo, cristalizadores de tanque.
- Sobresaturación producida por evaporación, con enfriamiento apreciable, por ejemplo, evaporadores de cristalización, cristalizadores-evaporadores.
- Evaporación combinada con enfriamiento adiabático: cristalizadores al vacío.
Cristalizadores de suspensión mezclada y de retiro de productos combinados
Este tipo de equipo, llamado a veces cristalizador de magma circulante, es el más importante de los que se utilizan en la actualidad. En la mayor parte de los equipos comerciales de este tipo, la uniformidad de la suspensión de los sólidos del producto en el cuerpo del cristalizador es suficiente para que se pueda aplicar la teoría. Aun cuando se incluyen ciertas características y variedades diferentes en esta clasificación, el equipo que funciona a la capacidad mas elevada es del tipo en que se produce por lo común la vaporización de un disolvente, casi siempre agua.

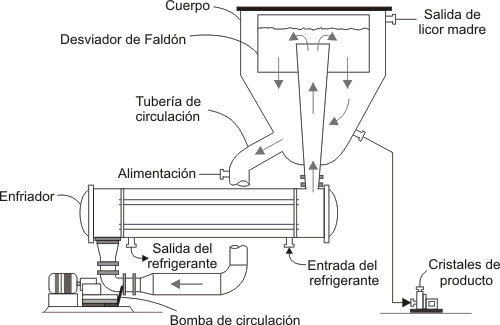

Cristalizador de enfriamiento superficial
Para algunos materiales, como el clorato de potasio, es posible utilizar un intercambiador de tubo y coraza de circulación forzada, en combinación directa con un cuerpo de cristalizador de tubo de extracción.
Es preciso prestar una atención cuidadosa a la diferencia de temperatura entre el medio enfriador y la lechada que circula por los tubos del intercambiador.
Cristalizador de enfriamiento superficial
Además la trayectoria y la velocidad de flujo de la lechada dentro del cuerpo del cristalizador deben ser de tal índole que el volumen contenido en el cuerpo sea activo. Esto quiere decir que puede haber cristales suspendidos dentro del cuerpo debido a la turbulencia y que son eficaces para aliviar la sobresaturación creada por la reducción de temperatura de la lechada, al pasar por el intercambiador. Evidentemente la bomba de circulación es parte del sistema de cristalización y es preciso prestar atención cuidadosa a este tipo y sus parámetros operacionales para evitar influencias indebidas de la nucleación. Este tipo de equipo produce cristales en la gama de malla de 30 a 100. El diseño se basa en las velocidades admisibles de intercambio de calor y la retención que se requiere para el crecimiento de los cristales de producto.

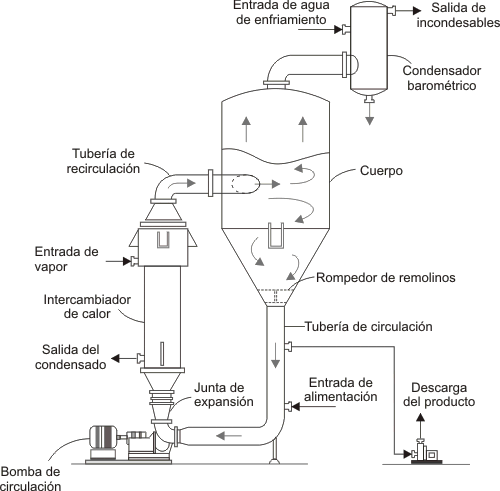

Cristalizador de evaporación de circulación forzada
La lechada que sale del cuerpo se bombea a través de una tubería de circulación y por un intercambiador de calor de coraza, donde su temperatura se eleva de 2 a 6 °C. puesto que este calentamiento se realiza sin vaporización, los materiales de solubilidad normal no deberán producir sedimentación en los tubos. El licor calentado, que regresa al cuerpo mediante una línea de recirculación, se mezcla con la lechada y eleva su temperatura localmente, cerca del punto de entrada, lo que provoca la ebullición en la superficie del líquido. Durante el enfriamiento subsiguiente y la vaporización para alcanzar el equilibrio entre el líquido y el vapor, la sobresaturación que se crea provoca sedimentaciones en el cuerpo de remolino de los cristales suspendidos, hasta que vuelven a alejarse por la tubería de circulación. La cantidad y la velocidad de la recirculación, el tamaño del cuerpo y el tipo y la velocidad de la bomba de circulación son conceptos críticos de diseño, para poder obtener resultados predecibles. Si el cristalizador no es del tipo de evaporación y depende sólo del enfriamiento adiabático de evaporación para lograr un buen rendimiento, se omitirá el elemento calentador. La alimentación se admite a la línea de circulación, después de retirar la lechada, en un punto situado suficientemente por debajo de la superficie libre del líquido, para evitar la vaporización instantánea durante el proceso de mezclado.
Cristalizador de evaporación de circulación forzada

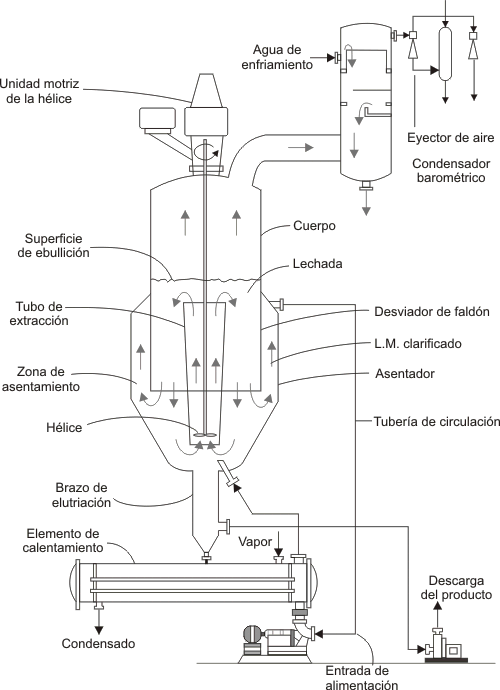

Cristalizador evaporador de desviador y tubo de extracción (DTB).
Puesto que la circulación mecánica influye considerablemente en el nivel de nucleación dentro del cristalizador, se han desarrollado muchos diseños que utilizan circuladotes situados dentro del cuerpo del cristalizador, reduciendo en esta forma la carga de bombeo que s ejerce sobre el circulador. Esta técnica reduce el consumo de potencia y la velocidad de punta del circulador y, por ende, la rapidez de nucleación.
La suspensión de los cristales de productos se mantiene mediante una hélice grande y de movimiento lento, rodeada por un tubo de extracción dentro del cuerpo. La hélice dirige la lechada hacia la superficie del líquido, para evitar que lo sólidos pongan en cortocircuito la zona de sobresaturación mas intensa.
La lechada enfriada regresa al fondo del recipiente y vuelve a recircular a través de la hélice.
Cristalizador evaporador de desviador y tubo de extracción
En esta última, la solución calentada se mezcla con la lechada de recirculación. Este diseño consta de una característica de destrucción de partículas finas que comprende la zona de asentamiento que rodea al cuerpo del cristalizador, la bomba de circulación y el elemento calentador. Este último proporciona suficiente calor para satisfacer los requisitos de evaporación y elevan la temperatura de la solución retirada del asentador, con el fin de destruir todas las partículas cristalinas pequeñas que se retiran. Los cristales gruesos se separan de las partículas finas en la zona de asentamiento por sedimentación gravitacional.
Cristalizador de refrigeración de contacto directo.
Para algunas aplicaciones, como la obtención de hielo a partir de agua de mar, es necesario a llegar a temperaturas tan bajas que hagan que el enfriamiento mediante el empleo de refrigerantes sea la única solución económica. En estos sistemas, a veces no resulta práctico emplear equipos de enfriamiento superficial, porque la diferencia admisible de temperaturas es tan baja (menos de 3°C), que la superficie de intercambio de calor se hace excesiva o porque la viscosidad es tan elevada que le energía mecánica aplicada por el sistema de circulación mayor que el que se puede obtener con diferencias razonables de temperatura. En estos sistemas, es conveniente mezclar el refrigerante con la lechada que se enfría en el cristalizador, de modo que el calor de vaporización del refrigerante del refrigerante sea relativamente inmiscible con el licor madre y capaz de sufrir separación, compresión, condensación y un reciclaje subsiguiente en el sistema de cristalización. Las presiones operacionales y las temperaturas escogidas tienen una influencia importante sobre el consumo de potencia. Esta técnica resulto muy adecuada para reducir los problemas que se asocian con la acumulación de sólidos sobre una superficie de enfriamiento. El empleo de la refrigeración de contacto directo reduce también las necesidades generales de energía del proceso, puesto que es un proceso de refrigeración que incluye dos fluidos se requiere una diferencia mayor de temperaturas, sobre una base general, cuando el refrigerante debe enfriar primeramente alguna solución intermedia, como la salmuera de cloruro de calcio, y esa solución, a su vez, enfría al licor madre en el cristalizador. Los equipos de este tipo han funcionado adecuadamente a temperaturas tan bajas como -59°C (-75°F).

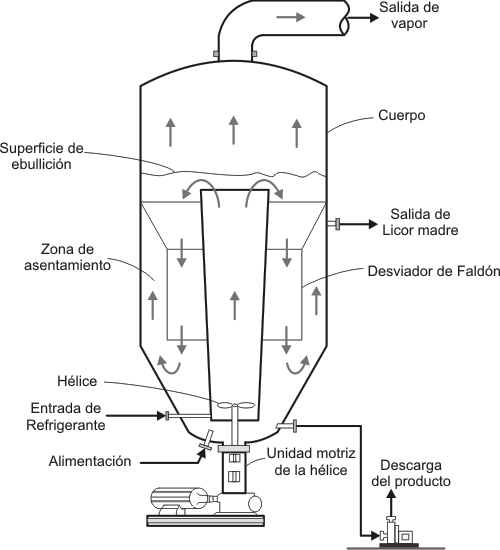

Cristalizador de tubo de extracción (DT).
Este cristalizador se puede emplear en sistemas en que no se desea ni se necesita la destrucción de las partículas finas. En esos casos se omite el desviador y se determina el tamaño del circulador interno para que tenga una influencia mínima de nucleación sobre la suspensión.
En los cristalizadores DT y DBT, la velocidad de circulación que se alcanza suele ser mucho mayor que la que se obtiene en un cristalizador similar de circulación forzada. Por tanto, el equipo se aplica cuando sea necesario hacer circular grandes cantidades de lechada, para minimizar los niveles de sobresaturación dentro del equipo.
Cristalizador de tubo de extracción
En general, método se requiere para tener ciclos operacionales prolongados con materiales capaces de crecer en las paredes del cristalizador. Los diseños de tubo de extracción y desviador se utilizan comúnmente para la producción de materiales granulares, de malla 8 a la 30, como el sulfato de amonio, cloruro de potasio y otros cristales inorgánicos y orgánicos.
