Hay tres procesos comerciales para la manufactura del ABS:
- Emulsión
- Masa
- Suspensión - masa
Las propiedades físicas del plástico ABS varía con el método de manufactura pero varía más con la composición. En general el proceso por emulsión se usa para hacer materiales de resistencias de alto impacto y el proceso de masa son preferidos para materiales con menos resistencia al impacto.
Proceso polimerización en Emulsión
El proceso de polimerización en emulsión involucra dos pasos. Se produce un látex de caucho y luego se polimeriza el estireno y el acrilonitrilo en presencia del caucho para producir un látex de ABS. Este látex luego es procesado para aislar a la resina ABS.
El látex de caucho es usualmente producido en reactores en batch. El caucho puede ser polibutadieno o un copolímero de 1,3–butadieno y acrilonitrilo o estireno. El látex normalmente tiene un contenido entre un 30 a un 50% de polímero y el resto principalmente es agua.
Los reactores para obtener polibutadieno pueden ser de acero inoxidable o de acero vidriado. La velocidad de reacción es limitada por la capacidad del encamisado de refrigeración para extraer calor y la reacción dura entre 12 y 24 hrs.

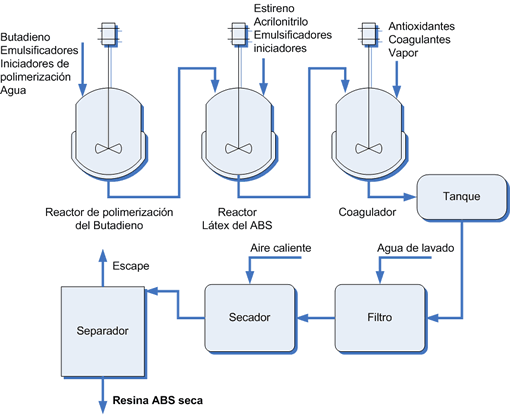

En la figura se representa un proceso para obtener ABS en el cual el látex de caucho se forma a partir de polibutadieno.
Luego de producido el látex, es sujeto a una posterior polimerización en presencia de los monómeros estireno y acrilonitrilo para producir el látex de ABS. Este puede ser producido en batch, semicontinua o en reactores continuos. La reacción se realiza a 55-75° C a presión atmosférica en reactores de acero inoxidable o acero vidriado.
El polímero ABS es recuperado a través de la coagulación del látex ABS. La coagulación es usualmente lograda por la adición de un agente ( CaCl2, NaCl, H2SO4)al látex que desestabiliza la emulsión. La coagulación se hace a elevadas temperaturas (80-100°C). La pasta es luego desaguada por filtración o centrifugación. La resina húmeda es secada para obtener una en bajo contenido en humedad.
El proceso de emulsión para hacer ABS se viene practicando desde principios de los años 50’s. Sus ventajas son la capacidad de producir ABS con un amplio rango de composiciones. especialmente con mayores contenidos en caucho que las que se puede lograr con otros métodos. La mezcla de los componentes y la transferencia del calor de reacción en una polimerización en emulsión es lograda con mayor facilidad debido a la baja viscosidad y las buenas propiedades térmicas del agua.
Los requerimientos de energía son generalmente más grandes que para otros procesos debido a la energía usada para la recuperación del polímero. El proceso además tiene un gran gasto en tratamiento de aguas residuales de proceso por la cantidad de agua usada.
Proceso polimerización en Masa
En el proceso de masa ABS la polimerización es conducida más que en agua en un monómero. Este proceso usualmente consiste en una serie de dos o más reactores continuos en el cual el caucho usado en este proceso es comúnmente una solución polimerizada de polibutadieno lineal ( o un copolímero conteniendo estireno), aunque algunos procesos de masa utilizan una emulsión polimerizada ABS con un alto contenido en caucho.
Si un caucho lineal es usado como alimentación para el proceso de masa, el caucho se vuelve insoluble en la mezcla de monómeros y el copolímero SAN (estireno-acrilonitrilo) que se forma en los reactores; este caucho que no solubiliza forma partículas discretas de caucho. Esto se llama inversión de fase porque se parte de una fase continua de caucho para pasar a una fase continua de SAN con partículas discretas de caucho inmersas en la matriz SAN. El injerto del SAN en las partículas de caucho ocurre como en el proceso de emulsión. Típicamente el proceso masa produce partículas más grandes (0.5 a 5 mm) que aquellas basadas en el proceso en emulsión (0.1 a 1 mm) y contiene oclusiones más grandes de polímero SAN.
El recipiente de reacción incluye iniciadores de polimerización, agentes de cadena y otros aditivos. Diluyentes son a veces usados para reducir la viscosidad de la mezcla de monómero y polímero facilitando el proceso de la conversión.
La mezcla de monómeros de acrilonitrilo y estireno en presencia del polibutadieno es polimerizada a través de un cambio de fase hasta aproximadamente un 30% de conversión bajo suficiente condiciones de corte para prevenir el entrecruzamiento del caucho.
El jarabe prepolimerizado es bombeado a un polimerizador en masa donde la conversión es llevada hasta un 50 u 80%. Los polimerizadores en masa son operados continuamente a 120-180° C con tiempo de residencia de 1 – 5 h. El calor de polimerización es removido por evaporación, transferencia de calor a través de las paredes del reactor y calentamiento del monómero que va a ser cargado. Los vapores son condensados, reciclados y alimentan la corriente de monómeros que son cargados. Después de la reacción el polímero es bombeado a un evaporador donde los monómeros que no reaccionaron son removidos bajo aspiración a temperaturas de 150° C. Normalmente cerca del 5-30% de la corriente de alimentación es removida por no reaccionar y reciclada. El producto resultante es resina ABS y es luego pelletizada.
El proceso de masa ABS fue originalmente adaptado del proceso para obtener poliestireno. Este proceso tiene dos ventajas inherentes sobre la polimerización por suspensión y por emulsión. Una es que el agua residual de tratamiento es mínima y otra es el ahorro de energía por evitar la etapa de separación y secado de la resina del agua de proceso. Otra ventaja es que produce ABS poco pigmentado, incluso algo traslucido, lo que reduce la concentración de colorantes necesarios. Generalmente es más eficiente a modificaciones por impacto que el realizado por emulsión, sin embargo, la cantidad de caucho que se puede incorporar está limitada por limitaciones del proceso respecto a la viscosidad. El brillo superficial es menor debido a que las partículas de caucho son mayores.
Proceso polimerización en Masa – Suspensión
El proceso de suspensión utiliza una reacción en masa para producir una mezcla en la que hay material parcialmente convertido en polímero y monómeros y luego emplea una técnica de reacción en suspensión para completar la polimerización. Este es un proceso de tipo batch. La reacción en masa es igual que la que se describió para el proceso en masa. Se usa un caucho lineal, y las partículas de caucho que se forman durante la inversión de fase son similares. Cuando la conversión del de los monómeros es aproximadamente de un 15 a un 30%, la mezcla de polímeros y monómeros que no reaccionaron son suspendidos en agua con la introducción de un agente de suspensión. La reacción es continuada hasta que un gran grado de conversión de monómeros es alcanzado. Los monómeros que no reaccionaron son separados antes de que el jarabe se centrifugue y seque.
La morfología y propiedades de la suspensión son similares a aquellas que se obtienen el proceso de polimerización en masa pero con las ventajas de la técnica en emulsión respecto a la baja viscosidad y la capacidad del agua de remover el calor.
