Introducción

Son aquellos materiales que combinan las características y las ventajas de la cerámica tradicional, por ejemplo inercia química, capacidad a alta temperatura, y dureza, con la capacidad de soportar una tensión mecánica significativa. Como toda cerámica, son están formados por compuestos inorgánicos y no metálicos; además, a menudo son mezclas de varios componentes y/o materiales de fase múltiple que tienen estructuras cristalinas comp lejas. Estos materiales se realizan generalmente para ser completamente densos y para tener tolerancias dimensionales ajustadas. Además de ser diseñados soportar niveles substancialmente más altos de la tensión mecánica y térmica, hay otras características importantes que hacen a la cerámica estructural avanzada diferente de las cerámicas tradicionales. Los polvos, las composiciones, el procesado, y microestructura que resulta se deben controlar cuidadosamente para proporcionar los niveles requeridos del funcionamiento. Por lo tanto, la cerámica estructural avanzada es más costosa que cerámica tradicional.

La mayoría de la cerámica estructural avanzada bajo desarrollo se basa hoy en el nitruro de silicio, Si3N4; carburo del silicio, SiC; zirconia, ZrO2; o alúmina, Al2O3. Además, materiales tales como diborato de titanio TiB2; nitruro de aluminio, AlN; oxinitrato de aluminio de silicio, SiAlON; y algunos otros carburos y nitruros de cerámica se clasifican a menudo como cerámicas avanzadas o de alta tecnología debido a los métodos de procesado o usos. Los compuestos de matriz cerámica también están aumentando sus aplicaciones como cerámica estructural avanzada. El nitruro de silicio, el carburo del silicio, y las zirconias monolíticas representan una familia de materiales más bien que un solo compuesto. Una amplia gama de microestructuras y las características se puede adaptar dentro de cada familia, con modificaciones de las composiciones o procesado, para optimizar el funcionamiento de los materiales para usos específicos.

Características Físicas

La cerámica estructural avanzada posee una combinación de capacidades a alta temperatura, alta fuerza, tolerancia a la dureza o a defecto, alta dureza, resistencia mecánica a las altas temperaturas, resistencia al desgaste, resistencia a la corrosión, resistencia al choque térmico, resistencia al abrasión, y durabilidad a largo plazo. En la Figura 1 se muestra la tensión y las gamas de uso de temperaturas para SiC, Si3N4 y ZrO2. La cerámica de zirconia, que se utiliza bajo condiciones de la alta tensión y temperaturas moderadamente altas (hasta 600 ºC), tiene la fuerza más alta a baja temperatura. . Aunque la dureza a baja temperatura del nitruro de silicio es menor que para la zirconia, el nitruro de silicio mantiene sus características hasta 1200 ºC. El carburo del silicio es algo más débil que el nitruro de silicio sobre todo el rango de temperaturas, pero mantiene buena dureza y resistencia a la abrasión a las temperaturas más altas (1500 ºC)

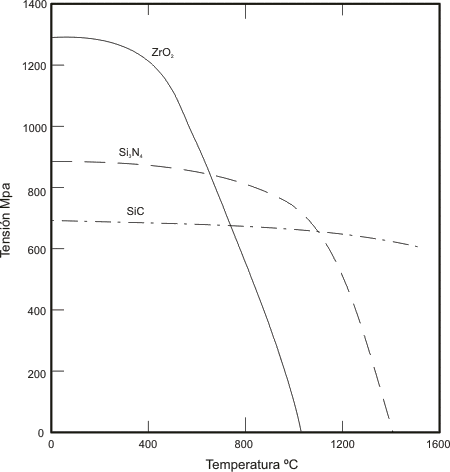

Ceramicas. Diagrama de tensión y rangos de uso de temperaturas

Fig. 1. Diagrama de tensión y rangos de uso de temperaturas ZrO2 (-), Si3N4 (---), y SiC (-.-.-)

Mar, 18/07/2006 - 18:34
